استعادة بيانات أقراص KLEVV NEO N400 SSD: بروتوكول حل Firmware Panic لمتحكم SM2258XT

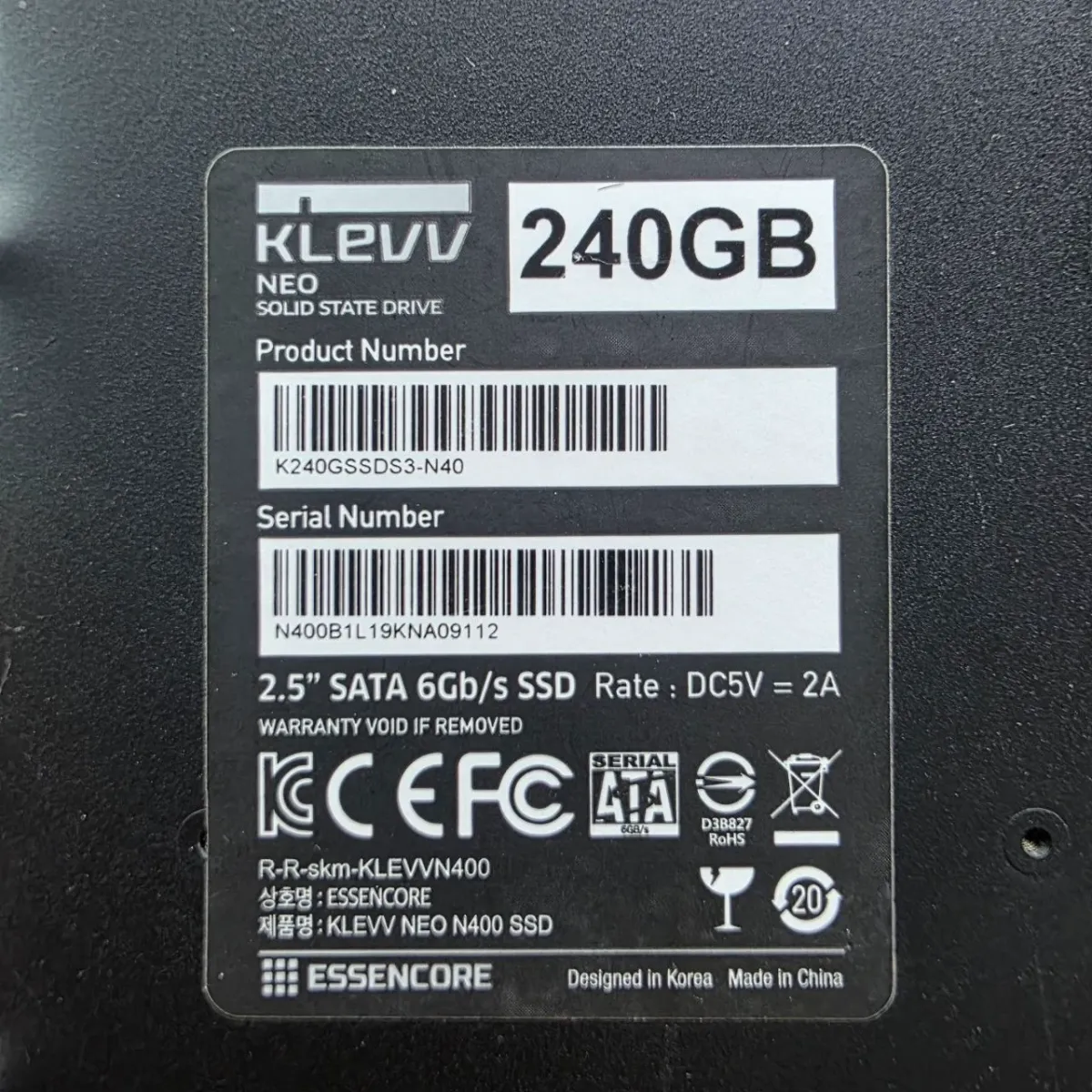

تعد أقراص الحالة الصلبة KLEVV NEO N400 خياراً تخزينياً اقتصادياً واسع الانتشار، وتعتمد في تصميمها الإلكتروني على متحكم Silicon Motion SM2258XT المقترن برقاقات ذاكرة ناند فلاش من نوع SK Hynix 3dv4-72L TLC [1، 2]. غير أن هذا التصميم الهندسي ينطوي على ثغرة هيكلية ترتبط بطبيعة المتحكم ونظام تشغيله البرمجي [2، 529].

تحليل الخلل ميكانيكياً وبرمجياً: معضلة Silicon Motion SM2258XT

عند دراسة ميكانيكية عمل هذه الأقراص، نجد أن التفاعل المباشر بين المكونات المادية ونظام التشغيل الداخلي يلعب الدور الأكبر في حدوث هذا الانهيار المفاجئ للقرص [1، 529].

معمارية DRAM-less وتأثيرها على الثبات

يصنف متحكم SM2258XT بأنه خالٍ من ذاكرة الكاش الخارجية (DRAM-less controller)، مما يعني اعتماده الكامل على جزء بسيط من الذاكرة العشوائية الداخلية للمعالج لإدارة جداول المترجم (FTL). ومع تقادم رقاقات ذاكرة TLC وظهور القطاعات التالفة (Bad Sectors)، يعجز الفيرموير عن معالجة هذه الجداول الضخمة، مما يتسبب في إجهاد تشغيلي مستمر.

انهيار الفيرموير ودور الرعب البرمجي (Firmware Panic)

عند تجاوز الأخطاء عتبة التصحيح المسموح بها عبر خوارزميات ECC، يدخل المعالج في حلقة إقلاع مفرغة لا نهائية (Infinite Boot Loop). هذه الحالة، المعروفة تقنياً بـ Firmware Panic، تجبر القرص على الدخول الفوري في وضع الحماية المطبق فيزيائياً في صورة تشنج كامل واستحالة الوصول للمساحة المنطقية (No Logical Access)، حيث يظل القرص عالقاً في وضع الاستعداد غير المستجيب (BSY) [1، 2].

بروتوكول التشخيص المخبري وتخطي حالة BSY

يتطلب التعامل مع الأقراص العالقة في حالة BSY في مختبراتنا فحصاً فيزيائياً صارماً لتحديد كفاءة دوائر التغذية الكهربائية ومقاومات البوردة قبل الانتقال إلى بيئة PC-3000 Express الاحترافية.

بمجرد تأكيد سلامة البنية الإلكترونية، ندرك أن المشكلة تنحصر في عجز الفيرموير عن تجاوز مرحلة الفحص الأولي للذاكرة، مما يتطلب عزلاً مؤقتاً لرقاقات الناند فلاش لاستعادة السيطرة على المعالج وتخطيط عملية السحب الآمن.

التسلل إلى منطقة الخدمة عبر وضع Safe Mode وتحميل اللودر

للتمكن من تعديل المعلمات التشغيلية داخل رام القرص، يجب أولاً كسر صمت المتحكم والتغلغل في أنظمته التكنولوجية باستخدام بروتوكولات السيف مود.

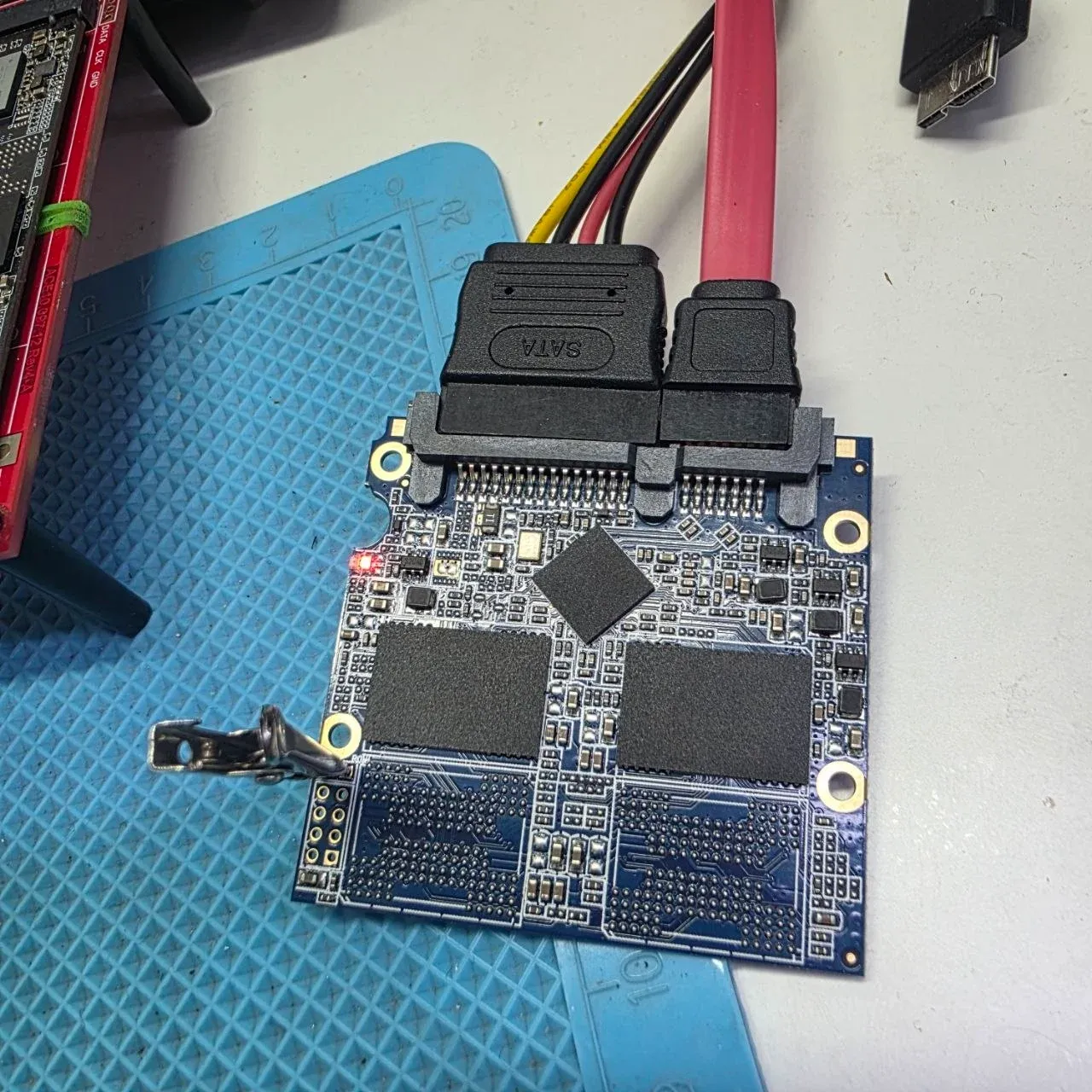

عمل قفلة الـ ROM وتجاوز تشنج المعالج

نقوم بإحداث تلامس دقيق (Short-circuit) يدوياً باستخدام ملقط موصل على نقاط الـ ROM المخصصة للوضع الآمن على اللوحة الإلكترونية قبل إمداد القرص بالطاقة. هذه المناورة تحجب وصول المعالج لرقاقات الذاكرة التالفة، وتجبره على الإقلاع باستخدام النواة البدائية (Kernel) المدمجة داخل معالج SM2258XT نفسه، مما ينقل القرص مباشرة إلى حالة الجاهزية الخضراء (Ready: Yes).

حسم السيطرة البرمجية بوضع Safe Mode

على الرغم من تفعيل وضع Safe Mode ونجاح الاتصال بالمتحكم، تظل خلايا الذاكرة مغلقة تماماً أمام عمليات القراءة. لحل هذه المشكلة، نقوم برفع “اللودر” (Loader) المتخصص لرام القرص، والمعد خصيصاً للتوافق مع رقاقات SK Hynix TLC 72-Layer [1، 2]. يعمل هذا اللودر كفيرموير خارجي مؤقت يتيح للأجهزة التكنولوجية فتح قنوات الاتصال منخفضة المستوى مع خلايا الناند وفك شفرتها [3، 4].

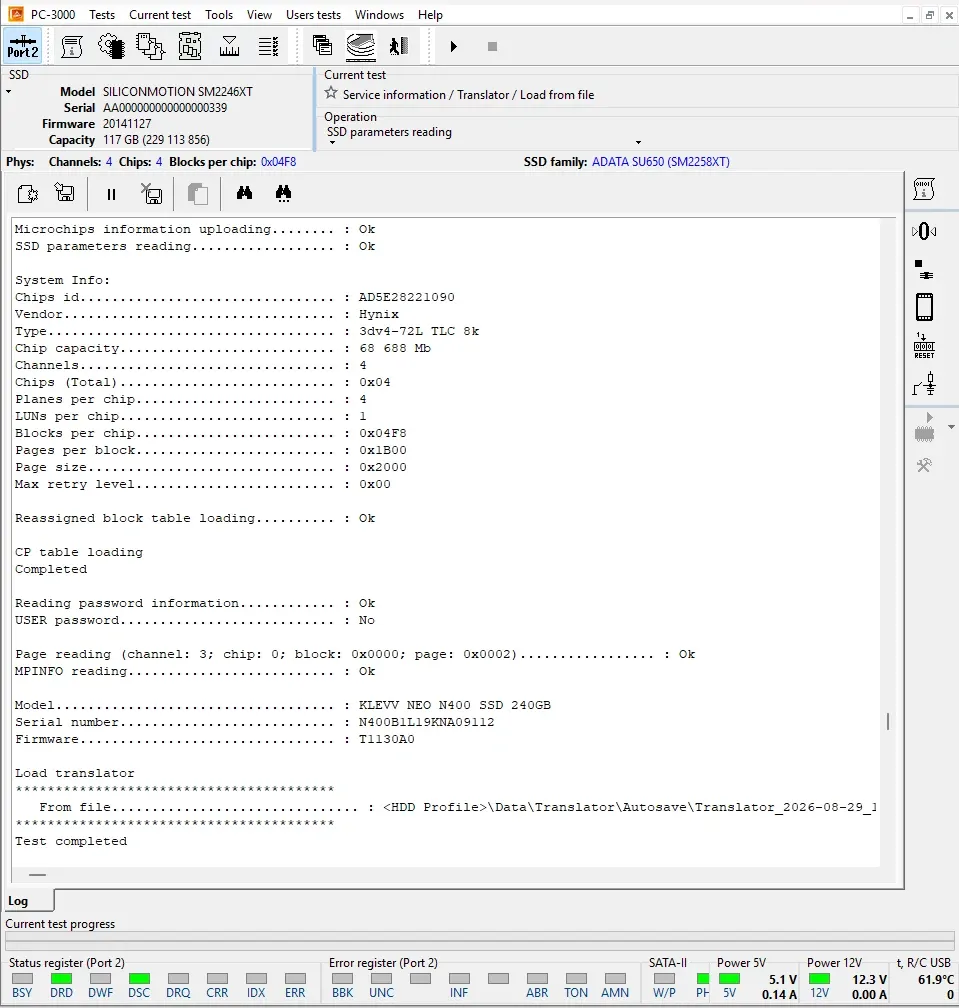

هندسة المترجم الافتراضي (Virtual Translator) وسحب الملفات

يعد المترجم (FTL) البنية الأساسية التي تحول العناوين المنطقية (LBA) إلى عناوين خلايا فيزيائية على رقاقات الفلاش. في حالتنا هذه، كانت خريطة الترجمة الأصلية تالفة تماماً، مما يعني استحالة القراءة العادية.

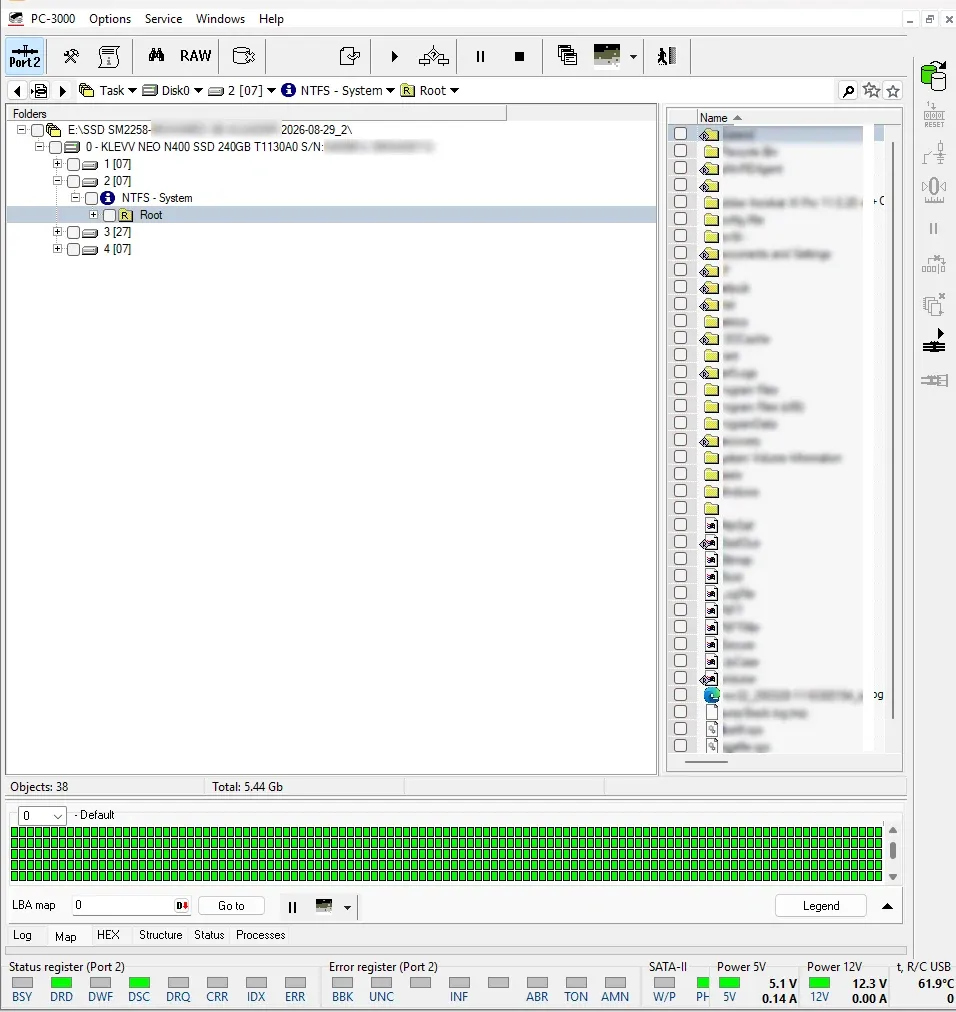

لتجنب تلف البيانات، قمنا بمناورة هندسية برمجية بالكامل: بدلاً من محاولة إعادة بناء المترجم مادياً وكتابته على رقاقات الناند المجهدة، قمنا باستدعاء ملف الترجمة الافتراضي المحفوظ تلقائياً في قاعدة بيانات مختبرنا من المسارات الاحتياطية لملف تعريف القرص. هذه التقنية تحمّل المترجم الافتراضي في ذاكرة رام القرص مباشرة، مما يسمح لنا برؤية قطاعات البيانات كاملة في وضع القراءة فقط دون إصدار أي أمر كتابة. بعد ذلك، وجهنا برنامج Data Extractor للقراءة مباشرة من خلال الأداة النشطة (Active Utility)، ليتم استخلاص كامل البيانات والملفات ببنيتها وأسمائها الأصلية وبنسبة نجاح تامة.

محاذير الاستخدام: تجنب أدوات التصنيع التجارية (MPTools)

نحذر بشدة في معملنا من استخدام برامج الصيانة والتهيئة التجارية المعروفة بـ MPTools أو Mass Production Tools. هذه البرامج صممتها المصانع لعمليات الإنتاج الكثيف، وتعتمد في عملها على إعادة تهيئة الخلايا بالكامل ومسح جداول الترجمة السابقة وعمل تصفير للخلايا (Preformat / Low-Level Format). تطبيق هذه الأدوات على الأقراص التي تحتوي على بيانات هامة يعني طمس خلايا الذاكرة فيزيائياً وتدمير بيانات العميل نهائياً وبلا رجعة.
